Reactieve stroomcompensatieschakelaar

De kern van efficiënte energiekwaliteitssystemen is deCJ19C Schakelaar voor blindvermogencompensatieis een speciaal schakelapparaat dat speciaal is ontwikkeld voor het besturen van laagspannings-shuntcondensatoren in compensatienetwerken. Het wordt veelvuldig gebruikt in apparatuur die is ontworpen voor automatische blindvermogencompensatie. Dit precieze product werkt effectief in AC-systemen met een frequentie van 50 Hz en een nominale werkspanning tot 380 V, waarbij condensatorschakeltaken tot 90 kvar worden beheerd om de arbeidsfactor betrouwbaar te verbeteren. De unit heeft een veelzijdig modulair ontwerp. Door de constructie is een drie-weerstandscircuit handig boven het hoofdstroomgedeelte geplaatst. De hoofdcontacten zijn ontworpen met de nadruk op een rationele lay-out en betrouwbare prestaties onder individuele capacitieve belastingen. Voor een duurzame, optimale werking is deReactieve stroomcompensatieschakelaarvereist naleving van deze werk- en installatienormen: a) De omgevingsluchttemperatuur moet binnen de grenzen van -5 graden en +40 graden blijven, en de gemiddelde temperatuur over een periode van 24 uur mag niet hoger zijn dan +35 graden. b) De hoogte van de installatielocatie is beperkt tot 2000 meter. c) Vochtigheidsparameters vereisen dat bij een luchttemperatuur van +40 graad de relatieve vochtigheid niet hoger is dan 50%. Bovendien moet voor de natste maand de gemiddelde minimumtemperatuur Minder dan of gelijk aan +25 graad zijn, en de gemiddelde maximale relatieve vochtigheid voor die maand Minder dan of gelijk aan 90%. d) Het is bedoeld voor gebruik in omgevingen met een vervuilingsgraad van 3. e) De toepasselijke installatiecategorie is III. f) De montage moet plaatsvinden op een locatie die vrij is van noemenswaardige trillingen, schokken of trillingen. g) De helling van het montageoppervlak van de contactor ten opzichte van de verticaal moet 5 graden of minder zijn.

De geavanceerde werking van het product wordt gedetailleerd weergegeven in figuur 1. Het bovenste deel van het diagram (boven de stippellijn) toont het circuit voor het schakelen van condensatoren, terwijl het onderste deel de aangesloten condensatorbank voorstelt. Een ingebouwd-weerstandsschakelcircuit, dat gebruik maakt van vroege-maakcontacten met serieweerstanden, wordt als eerste geactiveerd wanneer de spoel stroom krijgt. Via dit pad kunnen de condensatoren worden opgeladen via de stroom-begrenzende weerstanden, waardoor de inschakelstroom effectief wordt beperkt. Na deze gecontroleerde start sluiten de hoofdcontacten en nemen de volledige capacitieve stroom over. Belangrijk is het weerstandscircuit hierinReactieve stroomcompensatieschakelaaris ontworpen om automatisch te ontkoppelen en te resetten zodra de rol van het onderdrukken van de inschakelstroom is vervuld. Deze intelligente functie verkleint aanzienlijk de kans op het doorbranden van de weerstand tijdens het loskoppelen van de condensator, waardoor een hogere systeembeschikbaarheid, minder onderhoud en meer veiligheid voor uw investeringen in vermogensfactorcorrectie wordt gegarandeerd.

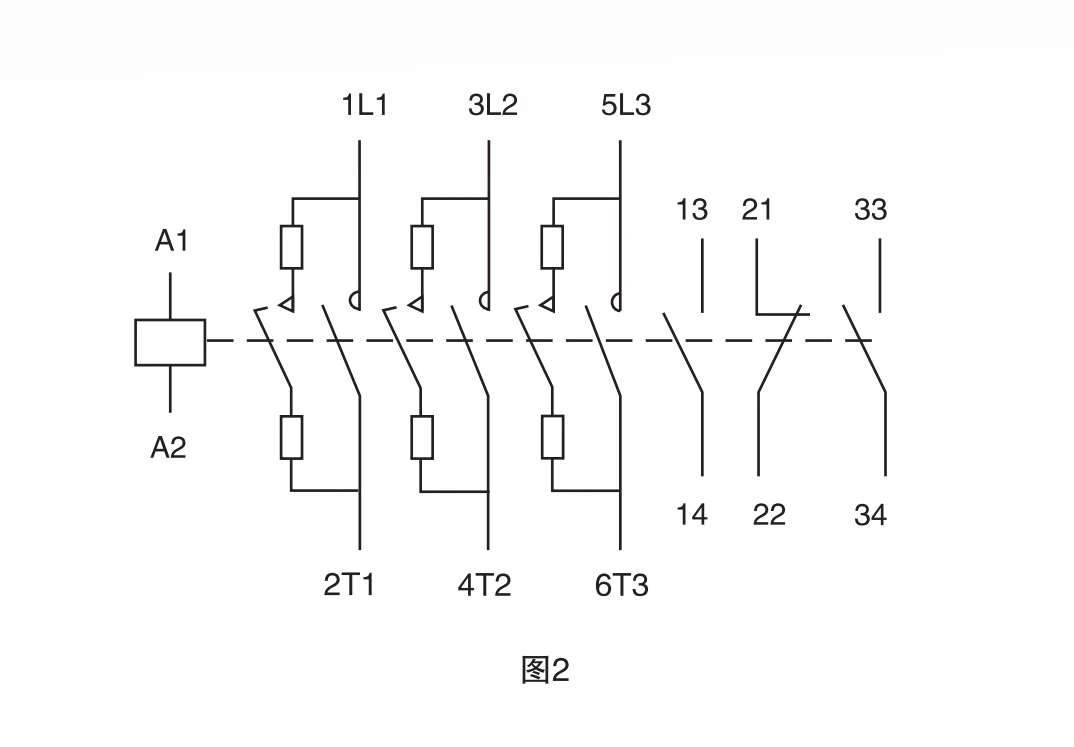

De circuitaansluitingen en terminalmarkeringen voor het CJ19C-type worden getoond in Figuur 2.

De CJ19C-95-contactor heeft drie hulpcontacten, verkrijgbaar in twee combinaties. Hulpcontactcombinaties worden weergegeven in Tabel 1. Hulpmodules kunnen aan beide zijden van de contactor worden geïnstalleerd om het aantal hulpcontacten te vergroten.

Er zijn twee soorten hulpmodules beschikbaar:

LA8-DN11 (één normaal open en één normaal gesloten)

LA8-DN20 (twee normaal open); geselecteerd door de gebruiker bij het bestellen.

Externe vorm en installatieafmetingen:

De CJ19C-95-contactor kan worden geïnstalleerd met behulp van M6-schroeven en borgringen, of met montagerails van 35 mm of 75 mm.

Zie Figuur 4 voor de externe vorm en installatieafmetingen van de CJ19C-95.
