Dynamische reactieve compensatie-eenheid

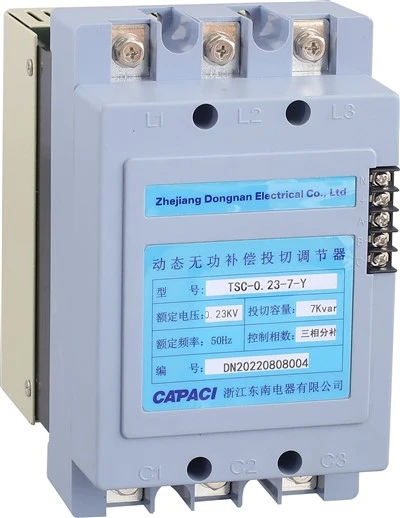

De dynamische reactieve compensatie-eenheid is ontworpen voor laag-stroomdistributiesystemen die een snelle fase-gescheiden condensatorschakeling en stabiele reactieve vermogenscompensatie vereisen onder ongebalanceerde belastingsomstandigheden. Deze schakelregelaar voor blindvermogencompensatie uit de TSC-serie is een elektronisch voedingsapparaat dat wordt gebruikt voor het snel schakelen van parallelle condensatoren in AC 50/60 Hz-distributiesystemen met een nominale werkspanning van 400 V of 230 V. Het hoofdcircuit maakt gebruik van anti-parallelle thyristormodules, terwijl het triggercircuit, het synchronisatiecircuit en het regelcircuit samenwerken om een ​​snelle en nauwkeurige schakelwerking te voltooien. Het stuurcircuit en het stuursignaal maken gebruik van foto-elektrische isolatie, waardoor onderlinge interferentie tijdens bedrijf wordt verminderd. Wanneer de compensatiecontroller een schakelcommando verzendt, geleidt of schakelt de thyristor snel uit, waardoor de bijbehorende condensatorbank kan worden aangesloten of losgekoppeld zonder de mechanische schokken, contactslijtage, vonken en bedrijfsgeluiden die gewoonlijk gepaard gaan met traditionele elektromagnetische contactors.

Onze fabriek ontwikkelt deze dynamische reactieve compensatie-eenheid voor fabrikanten van compensatiekasten, bouwers van elektrische panelen, industriële energiedistributieprojecten en buitenlandse distributeurs die behoefte hebben aan een split-compensatie-schakeloplossing met hogere capaciteit-. In veel industriële en commerciële energiesystemen zijn drie-fasige belastingen vaak uit balans. Productielijnen, lasapparatuur, liften, motoren, compressoren, pompen, HVAC-systemen en gemengde commerciële belastingen kunnen verschillende eisen aan reactief vermogen creëren op de A-, B- en C-fasen. Dit TSC-0,23-20-Y-model is geschikt voor toepassingen met gesplitste compensatie, waarbij gebruik wordt gemaakt van condensatoren met een driefasige Y-aansluiting en een nominale spanning van 0,23 KV. Het stuursignaal is verdeeld in drie kanalen, waardoor elke fase afzonderlijk kan worden geschakeld, afhankelijk van de daadwerkelijke compensatiebehoefte. Met een maximale gecontroleerde condensatorcapaciteit van 20×3Kvar en een aanbevolen snelle zekeringsstroom van 125A, is deze dynamische reactieve compensatie-eenheid geschikt voor klanten die behoefte hebben aan een sterker fasecompensatievermogen, een snellere schakelreactie en een stabielere werking van de kast. Voor agenten en projectkopers kan het worden geleverd als een individuele schakeleenheid of worden gecombineerd met condensatoren, controllers, contactors en andere componenten voor blindvermogencompensatie om een ​​completere oplossing voor laagspanningscompensatie te bouwen.

Gesplitste reactieve stroomcompensatiekasten

Wordt gebruikt in gesplitste compensatiekasten met lage- spanning, waarbij de A-, B- en C-fasen onafhankelijke condensatorschakeling nodig hebben op basis van de werkelijke vraag naar reactief vermogen.

Drie-ongebalanceerde belastingssystemen in drie fasen

Geschikt voor elektrische systemen waarbij de belastingverdeling ongelijkmatig is over de fasen, waardoor het compensatiesysteem nauwkeuriger kan reageren dan gewone drie--schakeling.

Industriële productie- en uitrustingsruimten

Toegepast in fabrieken, werkplaatsen, compressorstations, pompkamers, lasruimtes, motorbesturingssystemen en productielijnen met frequente belastingschommelingen.

Energiesystemen voor commerciële en openbare gebouwen

Gebruikt in kantoorgebouwen, winkelcentra, hotels, ziekenhuizen en openbare voorzieningen waar tijdens het dagelijkse gebruik fasebelastingsveranderingen kunnen optreden.

Elektrisch paneel en projectintegratie

Ontworpen voor paneelbouwers, fabrikanten van compensatiekasten en elektriciens die een op thyristor-gebaseerde dynamische reactieve compensatie-eenheid nodig hebben voor 230V gesplitste compensatiesystemen.

Onze fabriek houdt zich al sinds het begin van de jaren negentig bezig met de productie van elektrische producten, met een focus op de lange- termijn op condensatorschakelcontactors en reactieve vermogenscompensatiecomponenten. We exploiteren een productiefaciliteit van meer dan 3.000 vierkante meter, hebben ons eigen R&D-team en onderhouden een maandelijkse productiecapaciteit van ongeveer 5.000 eenheden. Voor buitenlandse klanten die producten met dynamische reactieve compensatie-eenheden kopen, ondersteunt deze productiebasis een stabiel aanbod, herhaalbestellingen, vraag naar vervanging van projecten en samenwerking op lange termijn.

Ons productassortiment omvat condensatorschakelschakelaars, wisselstroomschakelaars, zelf-herstellende parallelle vermogenscondensatoren met lage- spanning, schakelregelaars voor dynamische reactieve vermogenscompensatie, ultra-snelle dynamische schakelregelaars voor reactieve vermogenscompensatie, intelligente samengestelde condensatorschakelaars, automatische compensatieregelaars voor reactief vermogen en harmonische filters. Hierdoor kunnen klanten gerelateerde compensatiekastcomponenten bij één fabrikant betrekken. Voor distributeurs maakt een completer productassortiment het gemakkelijker om een ​​professionele lokale catalogus op te bouwen; voor projectkopers helpt het de problemen met het matchen van modellen te verminderen en de communicatie-efficiëntie tijdens het ontwerp en de aanschaf van kasten te verbeteren.

We ondersteunen OEM/ODM-service voor klanten die merklevering of project-gebaseerde productaanpassing nodig hebben. Maatwerk kan worden besproken op basis van de werkelijke ordervereisten, inclusief behuizingskleur, logo, stuurspanning, productlabel en vereisten voor kastafstemming. Als klanten technische tekeningen of prototypes aanleveren, kan onze fabriek de haalbaarheid van de productie evalueren en het vereiste ontwikkelingsproces bevestigen. Voor op maat gemaakte producten zijn de R&D-kosten en de ontwikkelingstijd afhankelijk van de daadwerkelijke structuur, elektrische vereisten, testbehoeften en toepassingsscenario.

Er kunnen monsters worden verstrekt vóór de massaproductie voor technische verificatie. Dit is vooral handig voor distributeurs die een dynamische reactieve compensatie-eenheid op een nieuwe markt introduceren, of voor paneelbouwers die de compatibiliteit testen met lokale controllers, condensatorbanken, bedradingsschema's en beveiligingsapparatuur. Gemengde specificaties kunnen ook worden besproken op basis van de ordervereisten, waardoor agenten voorraad kunnen voorbereiden voor verschillende kastcapaciteiten en projectconfiguraties.



Onze fabriek beschikt over ISO9001-certificering van het kwaliteitsmanagementsysteem en CCC National Compulsory Product Certification. Tijdens de productie passen we regelmatige inspectiemethoden toe en voeren we 100% inspectie uit vóór het verpakken. Inspectie door derden- wordt geaccepteerd wanneer dit vereist is door klanten of technische projecten. Voor deze dynamische reactieve compensatie-eenheid richt de kwaliteitscontrole zich op de assemblage van de thyristormodule, de reactie van het stuursignaal, de betrouwbaarheid van de A/B/C-faseschakeling, de staat van de aansluiting van de terminal, de isolatieveiligheid, thermische bescherming, productlabeling en de staat van de verpakking.

Omdat dit model is ontworpen voor gesplitste compensatie en hogere fasecapaciteit, zijn de juiste installatie en beschermingsselectie bijzonder belangrijk. De productinstructie beveelt het gebruik van snelle halfgeleiderzekeringen aan, zoals het NGT- of NTOO-type, en het TSC-0,23-20-Y-model gebruikt een aanbevolen nominale zekeringsstroom van 125A. Op de hoofdterminal kan maximaal 25 mm² geïsoleerde draad worden aangesloten, en voor betrouwbare bedrading worden aansluitschoenen aanbevolen. Tijdens de installatie van de kast moet er voldoende ventilatieruimte worden gereserveerd rond het koellichaam en de temperatuurgecontroleerde ventilatorruimte. Deze details helpen kastfabrikanten de efficiëntie van de inbedrijfstelling te verbeteren, het bedradingsrisico te verminderen en een stabiele werking op lange termijn van het volledige compensatiesysteem te ondersteunen.
